1. 導入＆ 応用

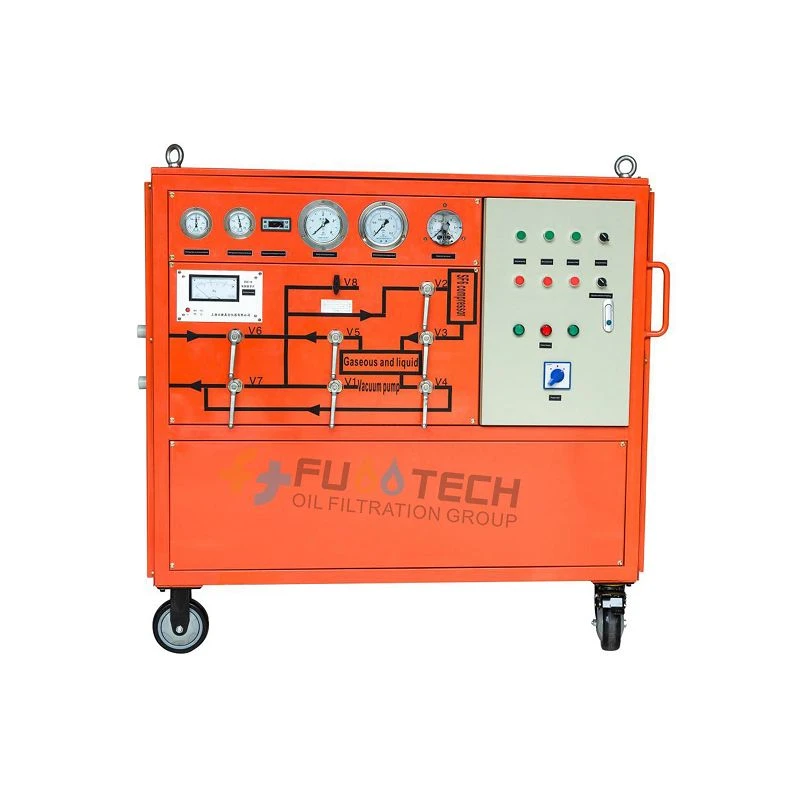

Fuootechが設計および生産するFTHSシリーズのガス回収および再入力機は、SF6ガス断熱機器工場、使用、運用、科学研究部門などで広く使用されており、さまざまな電気機器の真空を作成し、SF6ガスで電気機器を充填し、使用またはテスト機器からSF6ガスを回収し、その後、精製および圧縮後の貯蔵タンクを埋めます。
回復装置は、SF6電化製品とGISを組み合わせた電気装置に適しています。 SF6のガス回収ユニットは、回復システムと膨張システム、真空システム、精製システム、ガス貯蔵システムで構成されるDL/T 662-2009 "SF6ガス充填および回復装置」の標準に基づいて製造されています。
2. 主な関数
●掃除機自体を保管するための真空圧力を掃除機と確認します。
●断熱装置の真空圧力を掃除機で確認します。
●SF6ガスを取得および保存し、断熱装置の残りの真空圧を確認します。
●ろ過および精製プロセスを伴うSF6GAの水分量とその他の微粒子を取り除きます。
●SF6ガスを断熱装置に補充して、指定された動作圧力に補充します。
3. 技術的なパラメーター
|
アイテム |
名前 |
ユニット |
モデル |
||||
|
fths -2 |
fths -10 |
fths -15 |
fths -30 |
fths -60 |
|||
|
機器の技術パラメーター |
容量 |
m³/h |
2 |
10 |
15 |
30 |
60 |
|
回復圧力 |
MPA |
0。05以下 |
|||||
|
1m³ガス回収時間（初期圧力0。6mpa） |
h/m³ |
3以下 |
0 |
0 |
0 |
0 |
|
|
最終圧力 |
MPA |
{{0}}} 〜0.8調整可能 |
|||||
|
1m³ガス噴射時間（初期圧力133paから0。6mpa） |
h/m³ |
3以下 |
0 |
0 |
0 |
0 |
|
|
0から1mpaから133paまでの1m³ボリュームの虚空に必要な時間 |
h |
1以下1 |
0 |
0 |
0 |
0 |
|
|
究極の真空 |
PA |
10以下 |
|||||
|
ガス化方法 |
|
電気加熱 |
|||||
|
液化方法 |
|
高圧凝縮液化 |
|||||
|
ドライフィルター再生モード |
|
真空活性化再生 |
|||||
|
外部寸法 |
mm |
1000*800* |
1600*1200* |
1800*1200* |
1800*1200* |
2300*15800* |
|
|
作業力 |
V |
（380V -50 Hz）3位相4ワイヤ、または購入者のオプションに従って |
|||||
|
総電力 |
KW |
5 |
8 |
12 |
18 |
22 |
|
|
パフォーマンスインデックス |
回復後のSF6ガス純度 |
ppm |
60 |
||||
|
オイル含有量 |
ppm |
5 |
|||||
|
不純物 |
μm |
1 |
|||||
4. 技術的なパフォーマンス
|
タイプ |
高圧液化、モバイル |
|
|
作業環境温度 |
-10度〜45度 |
|
|
回復 |
初期圧力 |
0.8 |
|
|
最終圧力（MPA） |
0。03以下 |
|
|
1m³ガスを回復する時間（h/m³） |
0 |
|
充填 |
初期圧力（PA）） |
133以下 |
|
|
最終圧力（MPA） |
0 〜1（調整可能） |
|
|
1m³ガスを埋める時間（h/m³） |
0 |
|
0から1mpaから133pa（h/m³）から真空をポンピングする時間 |
0 |
|
|
真空（PA）を制限する |
10以下 |
|
|
133pa（PA）での真空維持の24時間で値を増やす |
400以下 |
|
|
回復後のガス純度SF6 |
水分量（ppm/v） |
60以下 |
|
オイル含有量（PMM/W） |
10以下 |
|
|
タンクを保管します |
ほこり（μm） |
1以下1 |
|
ストレージ方法 |
液体ガス |
|
|
圧力（MPA） |
5 |
|
|
ボリューム（L） |
110; 200; 300 |
|
|
液体量（kg） |
100; 180; 280 |
|
|
液化法 |
|
高圧凝縮 |
|
気化方法 |
|
電気で暖房 |
|
ドライフィルター再生 |
|
真空加熱活性化再生 |
|
力 |
|
あなたの要件に応じて |
|
総電力（kw） |
|
18以下 |
5. 特徴
1）高度な設計、完全な機能、および単純な動作を備えたコンパクト構造。
2）圧縮システム：漏れを確保するには閉じたコンプレッサーが必要です。
3）真空システム：オイルが戻ってくるのを防ぐために回転式のヴァーン真空ポンプが必要です
4）精製システム：電気加熱と高効率の吸着剤を服用するIngersoll Randフィルターを装備しています。吸着剤を頻繁に置き換えることなく、浄化結果の方が優れています。
5）電気システム：自動的に確認された3位の電力デバイス、障害保護を備えています。
6）制御システム：バルブは最新のテクノロジーを採用しています。
7）ストレージシステム：ユーザーの要件に応じてストレージタンクを提供します。
8）この機器はモバイルタイプで作られています。
6. パッキング, 配達、送料と支払い
7. 証明書
8. デバイスの主要なコンポーネントと機能
デバイスの主な機能には、コンプレッサー、真空ポンプ、冷蔵システム、ドライフィルター再生器、ヒーター、浄化器、フィルター、パイプライン、バルブ、機器、電気制御と構造部品、フレームパネル、ランニングホイール、ストレージタンクが含まれます。
